开关频率革命背后的”感知”之争

一

行业变局：功率器件升级引发的连锁反应

过去十年，光伏逆变器的功率器件经历了一次深刻的代际更替：传统 Si IGBT 正加速被 SiC MOSFET 取代。这场更替的驱动力非常直观——SiC 器件的开关损耗可降至 IGBT 的 30% 左右，且几乎不存在反向恢复拖尾电流，使开关频率从 IGBT 时代的 8~20kHz 一举跃升至 50~100kHz 甚至更高。

开关频率提升带来的收益是全方位的：

• 磁性元件小型化：电感、变压器体积与开关频率近似成反比，100kHz 下的滤波电感体积仅为 16kHz 时的零头，整机功率密度大幅提升；

• 滤波器减负：更高的开关频率把谐波推向高频段，LCL 滤波器可以做得更小，输出电流 THD 更容易压到 3% 以内；

• 效率提升：SiC 的低开关损耗 + 高频小型化，使组串式逆变器最高效率普遍突破 99%。

与此同时，以固态变压器（SST）为代表的下一代电力电子装备正在从实验室走向示范应用。SST 采用”AC/DC 整流级 + DAB 高频隔离级 + DC/AC 逆变级”三级架构，整机运行在 50~200kHz 频段，用高频变压器替代笨重的工频变压器。如果说光伏逆变器是 SiC 的第一大战场，SST 就是功率变换”全面高频化”的终局形态。

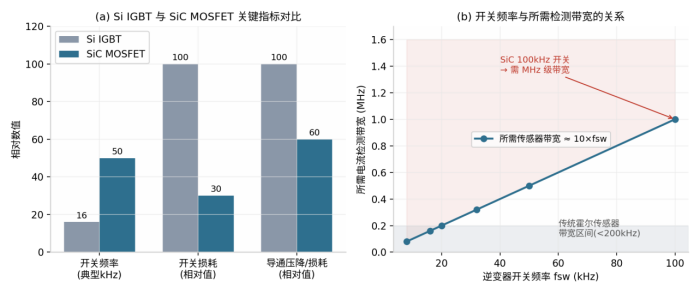

图1 SiC 与 IGBT 关键指标对比及开关频率与带宽的关系

然而，器件升级并非”换个管子”那么简单。开关频率每提高一倍，整个系统对控制环路和电流检测的要求就提高一倍——这正是本文要讨论的核心矛盾。

二

主流厂商的 SiC 方案：参数告诉我们什么

要理解传感器为什么必须升级，先看头部厂商的器件已经把逆变器推到了什么水平。

2.1

英飞凌 CoolSiC™

英飞凌的 CoolSiC™ 1200V 系列覆盖模块与分立器件两条产品线。以面向组串式逆变器的分立器件 IMBG120R030M1H（CoolSiC G1 沟槽型，TO-263-7 封装）为例：1200V / 56A / RDS(on) 仅 30mΩ，总栅极电荷 QG 约 63nC，数据手册标称短路耐受时间 3μs；新一代 CoolSiC G2 则将短路耐受时间进一步压缩至 2μs，同时允许最高 200°C 的过载结温。模块方面，EasyPACK™ / Easy 2C 等封装提供半桥、三电平、Boost 等多种拓扑配置，是组串式逆变器 MPPT 级和逆变级的主流选择。

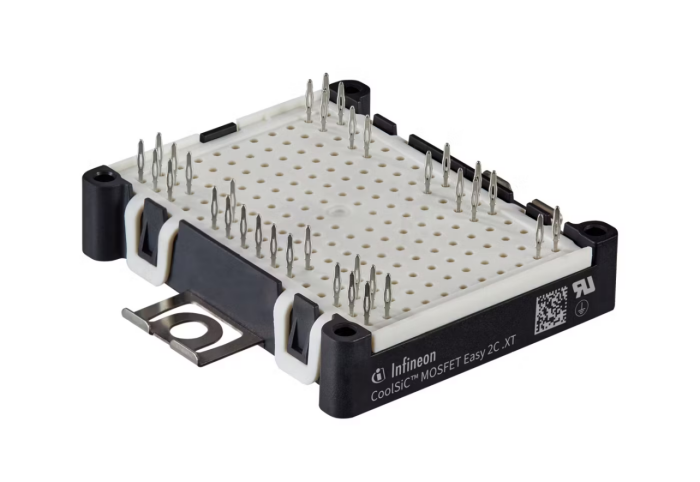

图2 英飞凌 CoolSiC MOSFET Easy 2C 模块实物

（图片来源：英飞凌官网）

2.2

安森美 EliteSiC

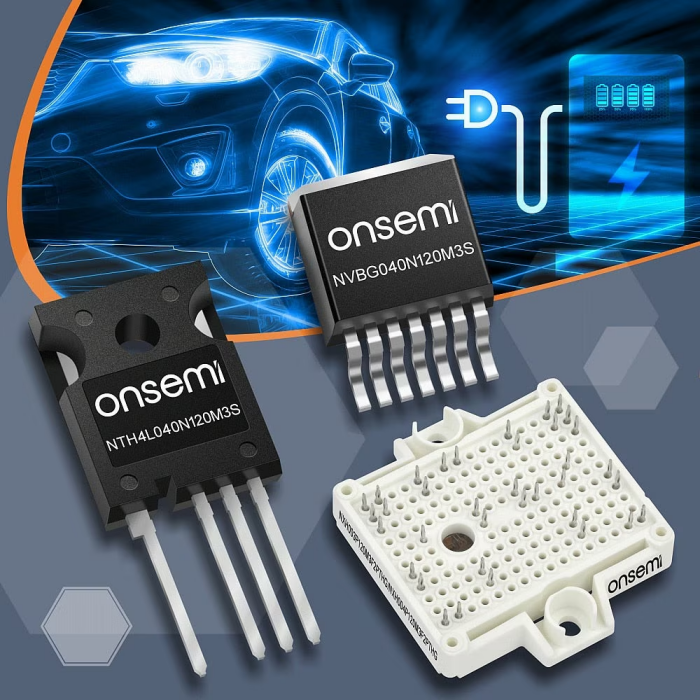

安森美的 EliteSiC M3S 平面型 1200V 系列同样针对光伏/储能场景优化。以 NTH4L040N120M3S 为例：1200V / 54A / RDS(on) 40mΩ，采用带开尔文源极的 TO-247-4L 封装，总栅极电荷 QG(tot) 低至 75nC，输出电容 Coss 仅 80pF——低 Qg 和低 Coss 正是支撑 100kHz 级高频开关的关键。模块侧则提供 F1/F2 封装的 EliteSiC 功率集成模块，覆盖升压、半桥、全桥及三电平拓扑。

图3 安森美 EliteSiC M3S 系列：TO-247-4L 分立器件与功率模块

（图片来源：onsemi 官网）

2.3

参数背后的传感需求

把这些器件参数翻译成对电流检测的要求，逻辑非常直接：

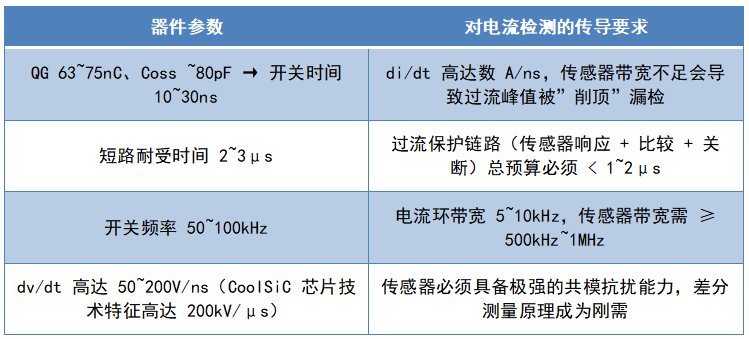

可以看到，SiC 器件的每一项关键参数，最终都会变成一份对电流传感器的”规格书”：MHz 级带宽、微秒级响应、强共模抗扰——这三项指标已从过去的加分项变成了 SiC 逆变器设计的硬性约束。

三

实物拆解：传感器在逆变器 Layout 中的具体位置

纸上谈兵不如开盖看机。下图为典型太阳能逆变器功率板拆解照片，可以清晰看到各功能模块的实际布局：

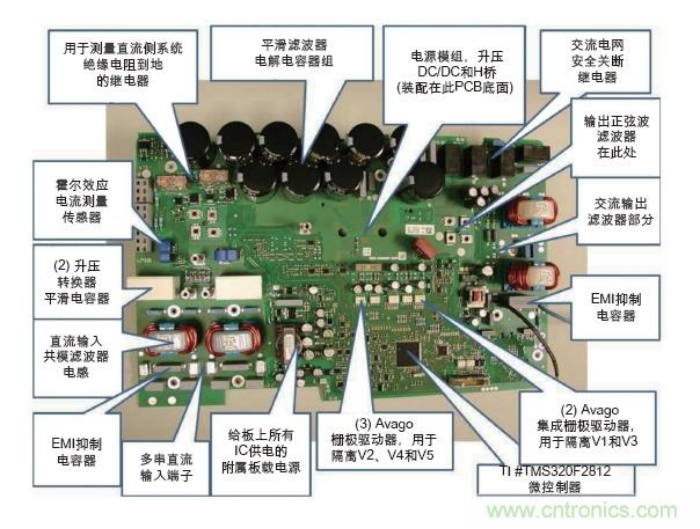

图4 太阳能逆变器功率板拆解：

霍尔效应电流传感器位于直流输入与升压级之间

注意图中标注的“霍尔效应电流测量传感器”位置——它紧邻直流输入端子和升压电感，处于 Boost 级功率回路上。再看另一台组串式逆变器的整机拆解：

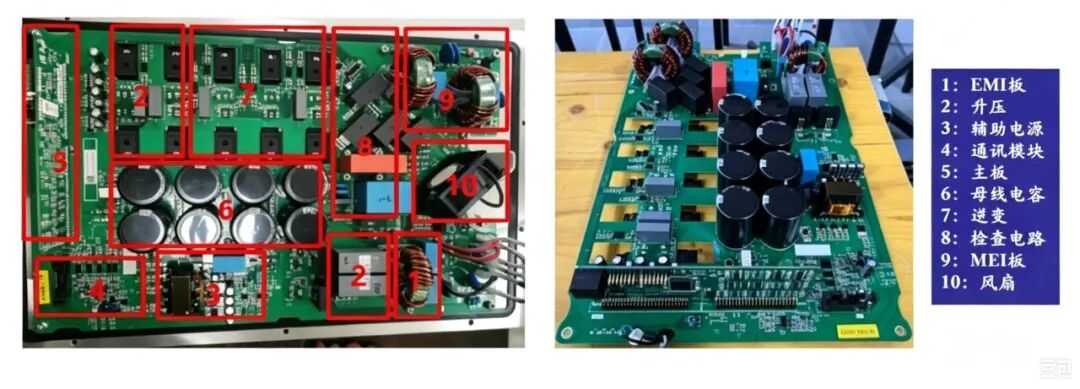

图5 组串式光伏逆变器整机拆解：

可见霍尔传感器与漏电流保护传感器

这台机器里同时出现了两类磁传感器：输出侧的霍尔电流传感器（并网电流内环反馈 + 过流保护）和漏电流保护传感器（RCMU，用于检测对地残余电流，满足光伏安规要求）。结合拆解照片可以总结出逆变器中电流传感器的典型 Layout 位置规律：

MPPT/Boost 级电感回路：传感器串在 Boost 电感与母线电容之间，采集电感电流供平均电流模式控制与 MPPT 功率计算使用；位置上紧贴电感和功率管，缩短高 di/dt 回路；
直流母线入口：监测母线电流，用于功率计算和异常检测；
逆变桥输出端（LCL 滤波器之前）：并网电流内环的主反馈点，通常每相各一颗；Layout 上要求传感器输出走线远离桥臂开关节点（dv/dt 噪声源），并优先采用差分/梯度测量原理的传感器抑制串扰；
交流输出端：RCMU 漏电流检测，所有相线共同穿过磁环。

Layout 的核心原则可以概括为一句话：传感器必须在”电流信息最完整”的点上取样（开关回路内、滤波器之前），同时在电气上远离最强的干扰源（桥臂中点）。随着 SiC 把 dv/dt 推高到 100V/ns 量级，第 3 点的抗扰设计正在成为 Layout 工程师最头疼的问题——这也是无磁芯差分霍尔、TMR 等抗杂散场方案渗透率快速提升的直接原因。

四

从拓扑看电流检测：Buck-Boost 与 H 桥

回到原理层面，以典型的组串式光伏逆变器为例，其功率链路为”MPPT 级（Boost 或四开关 Buck-Boost）+ 直流母线 + 单相/三相逆变桥”：

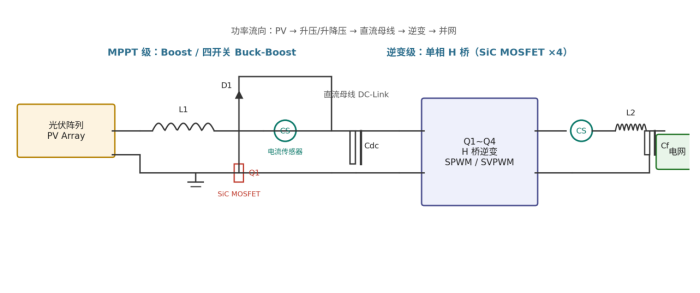

图6 组串式光伏逆变器拓扑与电流检测节点

在 MPPT 级，四开关 Buck-Boost 拓扑能够在光伏电压宽范围波动（200~1500V）时实现升压和降压的无缝切换，把母线电压稳定在最优工作点。无论 Boost 模式还是 Buck 模式，电感电流都是控制器必须实时掌握的状态量：它既是平均电流模式控制的反馈量，也是逐周期限流保护的依据。

逆变级（H 桥或三电平桥臂）同样如此：并网电流内环需要逐开关周期地采样输出电流，与电流给定比较后经 PI/PR 调节器生成 PWM 占空比。可以看到，电流传感器处于所有关键控制环路的反馈通道上——它是整个数字控制系统的”眼睛”。

五

软件层面：PWM、采样与控制策略

5.1

PWM 机制的演进

IGBT 时代，逆变器普遍采用载波频率 8~16kHz 的 SPWM 或 SVPWM，每个开关周期长达 60~125μs，控制器（DSP/MCU）有充足的时间完成”采样→滤波→PI 运算→更新占空比”的完整流程。

进入 SiC 时代，开关周期被压缩到 10~20μs。这意味着：

采样与 PWM 严格同步：ADC 采样通常安排在三角载波的波峰或波谷触发，此时桥臂不动作，可以避开开关瞬态干扰，采到的是纹波电流的平均值（见图7c）。开关频率越高，可用采样窗口越窄，对采样时序精度的要求越苛刻；
控制周期与开关周期 1:1 绑定：100kHz 开关意味着每 10μs 必须完成一次完整的电流环计算，控制器往往需要双核 DSP 或 FPGA 协处理；
更新延迟成为主要相位损失：数字控制天然存在约 1.5 个开关周期的延迟（采样延迟 + 计算延迟 + PWM 更新延迟），频率越高，这部分延迟折算成的相位损失占比越大。

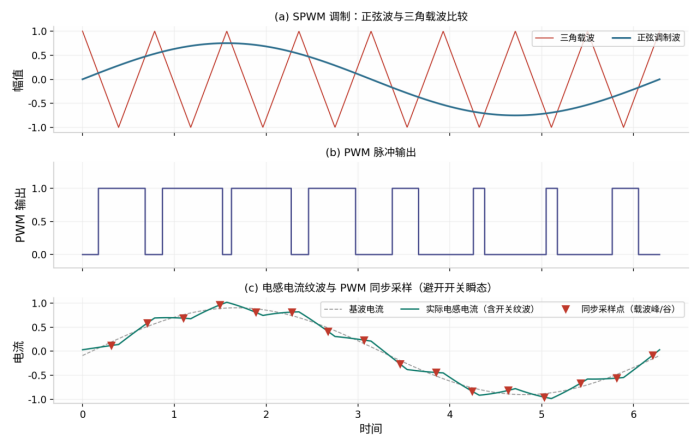

图7 SPWM 调制、PWM 输出与同步采样时序

5.2

软件中的电流检测策略：双通道架构

在实际固件中，同一颗电流传感器的信号会被分成两条用途完全不同的通道处理（见图8）：

控制通道（精度优先）：传感器模拟输出 → RC 调理与偏置 → ADC 在 PWM 中断中同步采样 → 软件完成偏置自校准（利用每个工频周期的电流过零点或停机时段校准零点漂移）、温度补偿（依据传感器灵敏度温漂系数插值）、数字滤波（滑动平均或陷波抑制开关纹波）→ 送入电流环 PI/PR 运算。这条通道要求的是精度、线性度和低温漂，允许几微秒的链路延迟。

保护通道（速度优先）：现代高带宽传感器通常自带独立的快速过流检测（OCD）比较器输出引脚，阈值可通过接口灵活配置。该引脚直接接 MCU 的 Trip-Zone（错误联防）输入或外部高速比较器，触发后不经过任何软件判断，硬件直接封锁 PWM 输出，整个”检测→关断”过程在 1μs 内完成；软件只在事后确认故障类型、执行锁存或自动重启策略。这条通道存在的唯一理由就是 SiC 的短路耐受时间只有 2~3μs——等软件中断响应（通常数微秒）再动作，器件早已损坏。

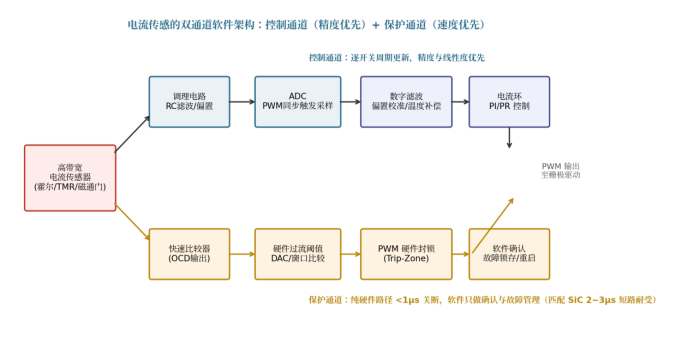

图8 电流传感的双通道软件架构

此外还有一些高频化时代特有的软件细节：

过采样与多采样点重构：部分方案在一个开关周期内对电流采样 2~4 次，既提取平均值供控制使用，又保留纹波斜率信息用于电感值在线辨识与磁件健康监测；
抗混叠滤波设计：传感器带宽高意味着开关噪声也会进入 ADC，软件/硬件滤波必须在”保留环路所需带宽”与”避免采样混叠”之间精确折中；
传感器故障自诊断：通过数字接口（如 UART 型诊断接口）读取传感器内部温度与安全状态，纳入整机功能安全策略。

5.3

控制环路的带宽约束

并网逆变器通常采用”电压外环/MPPT 环 + 电流内环”的双环结构（见图9a）。外环带宽通常只有几百 Hz，而电流内环的带宽一般设计在开关频率的 1/10~1/20——这是数字控制系统相位裕度约束下的经验上限。

于是得到一条清晰的传导链：

开关频率 fsw ↑ → 电流环带宽 fc ↑（fc ≈ fsw/10）→ 反馈传感器带宽 BW 必须 > fc，工程上取 BW ≈ fsw 量级

也就是说，电流传感器的带宽应与开关频率同量级：

IGBT 时代（fsw = 16kHz）：传感器带宽 100~200kHz 即可满足，传统闭环霍尔传感器游刃有余；
SiC 时代（fsw = 50~100kHz）：需要 500kHz~1MHz 级带宽，传统霍尔方案已力不从心。

六

为什么必须是高带宽电流传感器？

传感器带宽不足，会在三个层面造成实质性伤害：

1. 控制层面：相位滞后吞噬稳定裕度。传感器本质上是一个低通环节。若其带宽与控制环带宽相当，它引入的相位滞后（-3dB 带宽处即 45°）会直接削减环路相位裕度，轻则电流动态响应变钝、THD 恶化，重则环路振荡。要让传感器在控制带宽内”近似透明”，其带宽必须比环路带宽高一个数量级。

2. 保护层面：SiC 的短路耐受时间更短。 SiC MOSFET 芯片面积小、热容量低，英飞凌 CoolSiC G1/G2 的短路耐受时间标称为 3μs / 2μs（IGBT 通常为 10μs）。退饱和/过流保护要在微秒级内完成”检测→比较→关断”全流程，传感器响应时间必须进入百纳秒到微秒级——这直接对应 MHz 级带宽。带宽不足的传感器，等它”看到”过流时，器件已经烧毁。

3. 测量层面：高频纹波信息丢失。高开关频率下，电流纹波含有丰富的开关次谐波信息，是磁件损耗分析、并网谐波评估、甚至器件健康监测（如键合线退化引起的纹波特征变化）的重要数据源。低带宽传感器会把这些信息一刀切掉。

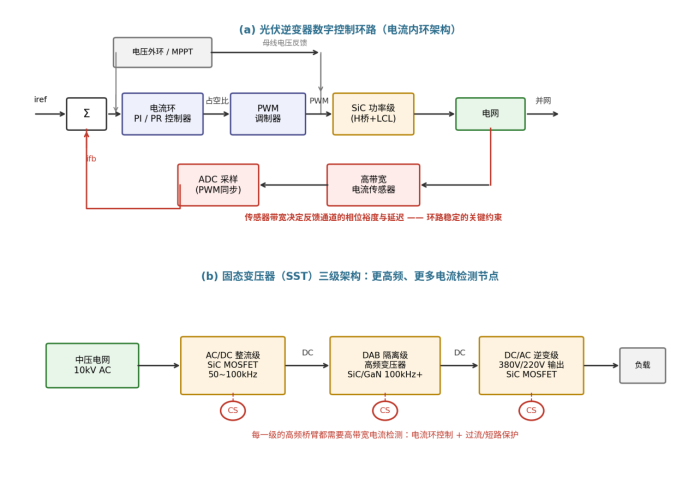

图9 控制环路架构与 SST 三级架构中的电流检测

七

开关频率与传感器带宽的定量关系

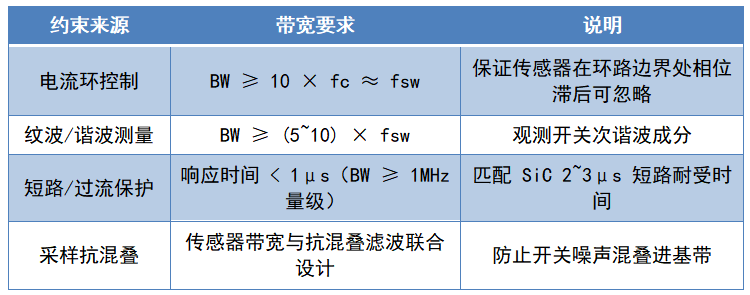

综合控制与保护两条约束，可以给出工程选型准则：

以采用英飞凌 CoolSiC 或安森美 EliteSiC 的 100kHz 组串式逆变器为例：电流环带宽约 5~10kHz，传感器带宽建议 ≥ 1MHz，OCD 响应时间 < 1μs。这正是新一代高带宽电流传感技术快速渗透逆变器市场的根本原因——它们把带宽从传统方案的 100~200kHz 推高至数百 kHz 乃至 MHz 级，同时保持电气隔离、高精度与低温漂，并以差分测量原理天然抑制 SiC 高 dv/dt 带来的共模与杂散磁场干扰。

在 SST 场景中，要求更为极致：DAB 隔离级的原副边桥臂运行在 100kHz 以上且为硬开关方波电流，电流检测既要支撑移相控制环，又要承担微秒级保护，MHz 级带宽传感器几乎是唯一可行的隔离检测方案。

八

结语：感知升级与器件升级必须同频共振

功率电子产业的每一次器件革命，都会向上游传导为对”感知层”的重新定义。IGBT 时代，100kHz 级的电流传感器是绰绰有余的配角；SiC 与 SST 时代，高带宽电流传感器已成为决定控制性能、保护可靠性和整机效率的关键器件。从英飞凌、安森美把短路耐受时间压到 2~3μs 的那一刻起，“1μs 内完成检测与关断”就不再是传感器的加分项，而是入场券。

开关频率决定了逆变器能跑多快，而传感器带宽决定了逆变器能否”看清”自己在怎样跑。器件升级与感知升级同频共振，才是高频化时代的完整拼图。

九

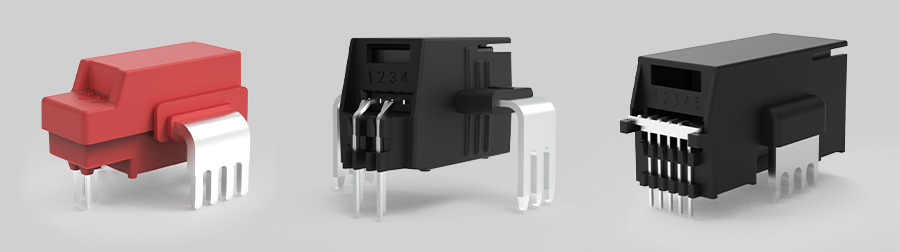

我们的方案

SiC功率器件大幅提升开关频率，也让电流检测不再局限于基础幅值采样，能否真实还原开关沿、电流振铃、高频纹波，直接影响逆变器控制稳定性、损耗测算精度以及SST多端口双向变换的保护响应速度。
巨磁针对不同工况场景推出带宽分级方案，覆盖200KHz、400KHz至1MHz，从常规控制采样到高频瞬态捕捉，灵活匹配SiC光伏逆变器与SST固态变压器的开发调试、整机验证与长期运行监测，为新一代数字能源装备提供高性能国产化电流检测选择。
