电力安全的两道隐形防线

当你按下家里漏电保护器的"T"按钮，听到"啪"的一声断电时，你触发的其实是剩余电流保护。而在几百公里外的高压输电线上，还有一种叫"零序电流"的隐形裁判正在默默值守。它们名字听起来像"亲戚"，干的活却大不相同。本文将带你深入了解这两位电力世界的"安全卫士"。

一

零序电流：三相世界的"平衡裁判"

想象三根水管（三相电线）同时往一个池子里注水。正常情况下，三根水管的水流大小相等、方向协调，池子里的水面纹丝不动——这个"水面"就是电力系统的中性点。

零序电流，本质上就是这三相电流的矢量和。在理想世界里，它永远是零。但一旦某根电线"跑偏了"——比如绝缘破损碰了地、三相负载严重不平衡——这个"水面"就会波动，零序电流便从沉睡中苏醒。

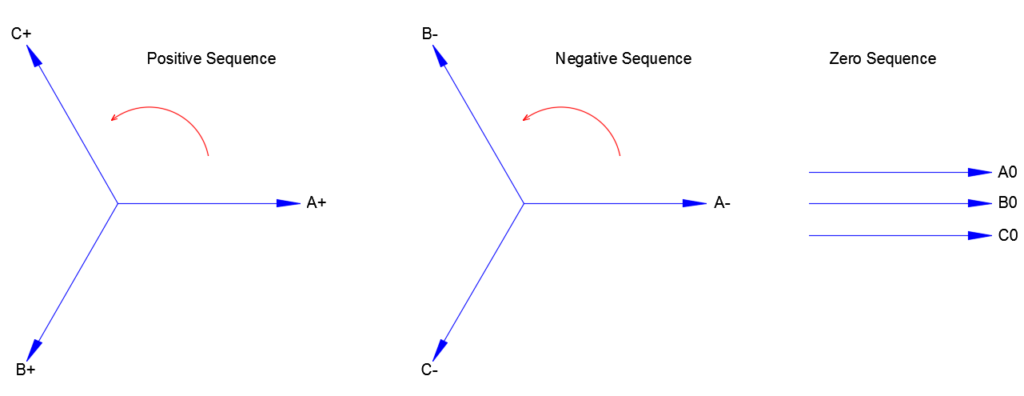

图1 对称分量法：正序、负序、零序分量示意图

（Voltage Disturbance）

零序电流的作用

高压输电线路：检测单相接地故障。高压线路最怕"单相接地"，零序保护能在毫秒级判断故障并选线跳闸。
变电站：判断故障发生在哪条出线，实现"选线跳闸"，缩小停电范围。
发电机/电动机：监测绕组绝缘老化，提前预警内部故障。

简单来说，零序电流是电网系统的"体检仪"，关注的是三相之间的"集体失衡"。

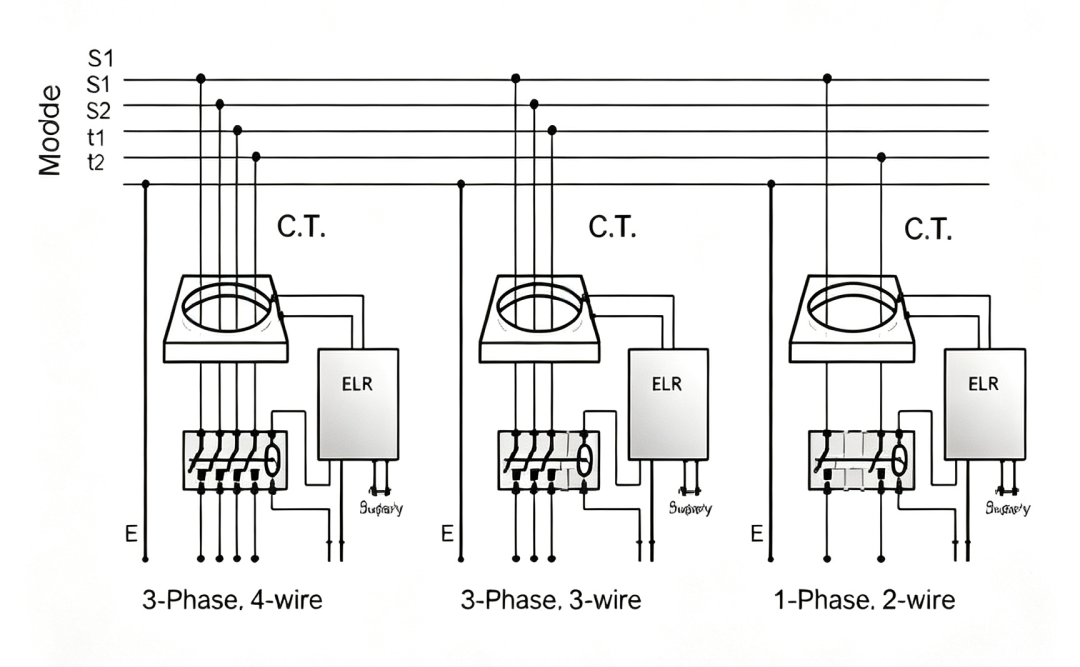

图2 零序电流互感器在不同系统中的接线方式

（ESI Electric）

二

剩余电流：漏电流的"守门员"

现在把目光从高压铁塔拉回到你家的配电箱。剩余电流的逻辑更简单直接：把所有进出的电线（火线+零线）一起穿过一个环形互感器。正常情况下，进去多少电流，出来多少电流，互感器检测到的"净电流"为零。

但如果有人触电了，或者电线绝缘老化漏电了——一部分电流"叛逃"到了大地，没有从原路返回。这时候，穿过互感器的电流"收支不平衡"，剩余电流就出现了。

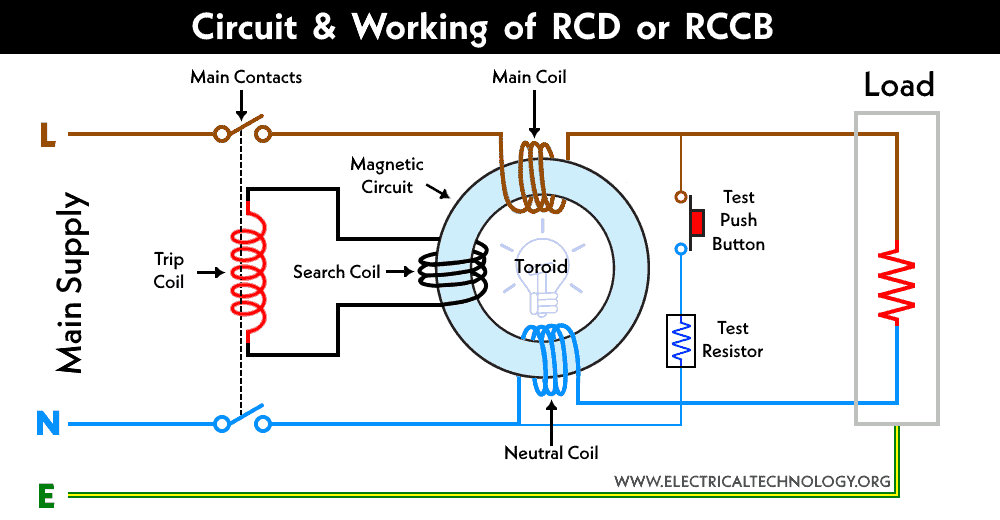

图3 RCD（剩余电流装置）工作原理示意图

（Electrical Technology）

剩余电流的作用

家庭插座：人触电时，剩余电流保护器（RCD/RCCB）在0.1秒内切断电源，救命。
浴室/厨房：潮湿环境漏电风险高，30mA以下的高灵敏度保护是标配。
老旧建筑：线路绝缘下降导致缓慢漏电，剩余电流监测可预防电气火灾。

一句话，剩余电流是人身安全的"守门员"，盯的是"有没有电流偷偷跑向不该去的地方（比如人体或大地）"。

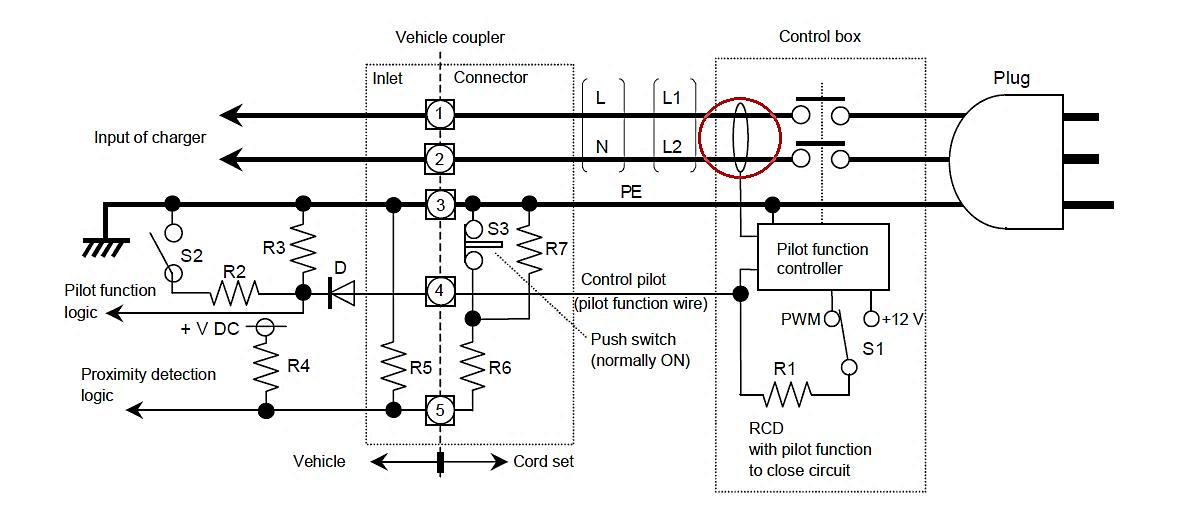

图4 RCMU（剩余电流监测单元）典型应用原理图

（Aegen EV Charger）

三

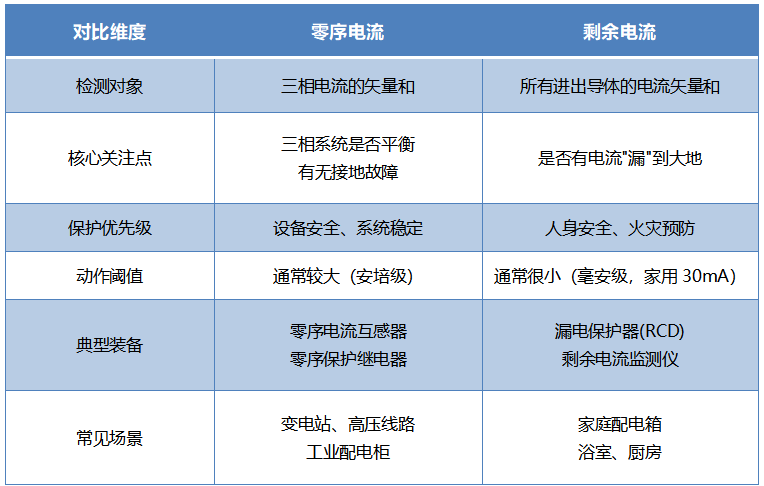

核心对比：一张表看懂它俩的区别

零序电流像是一位交通调度员，看的是三条车道（三相）整体是否拥堵失衡；剩余电流则像是一位安检员，检查的是有没有"乘客"（电流）从非正常通道溜走。

剩余电流则像是一位安检员，检查的是有没有"乘客"（电流）从非正常通道溜走。

四

光伏逆变器中的特殊场景

在三相三线制光伏逆变器中，漏电传感器只套在ABC三相上。这时候，零序电流和剩余电流在测量值上是数学等价的：

I_res = I_a + I_b + I_c = 3I_0

但这并不意味着两者可以混用。逆变器内部，漏电流保护（RCMU）和零序/三相保护走的是完全不同的硬件路径。

图5 光伏逆变器漏电流控制拓扑

（inverter）

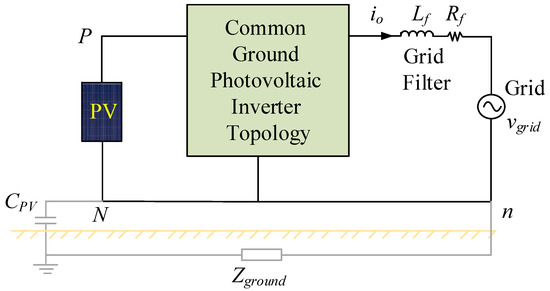

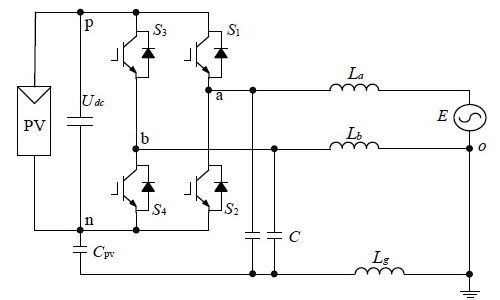

图6 光伏共地逆变器拓扑与漏电流路径

（MDPI Sustainability）

为什么不能复用同一套传感器？

核心原因在于量程、时间和保护目标的三重鸿沟：

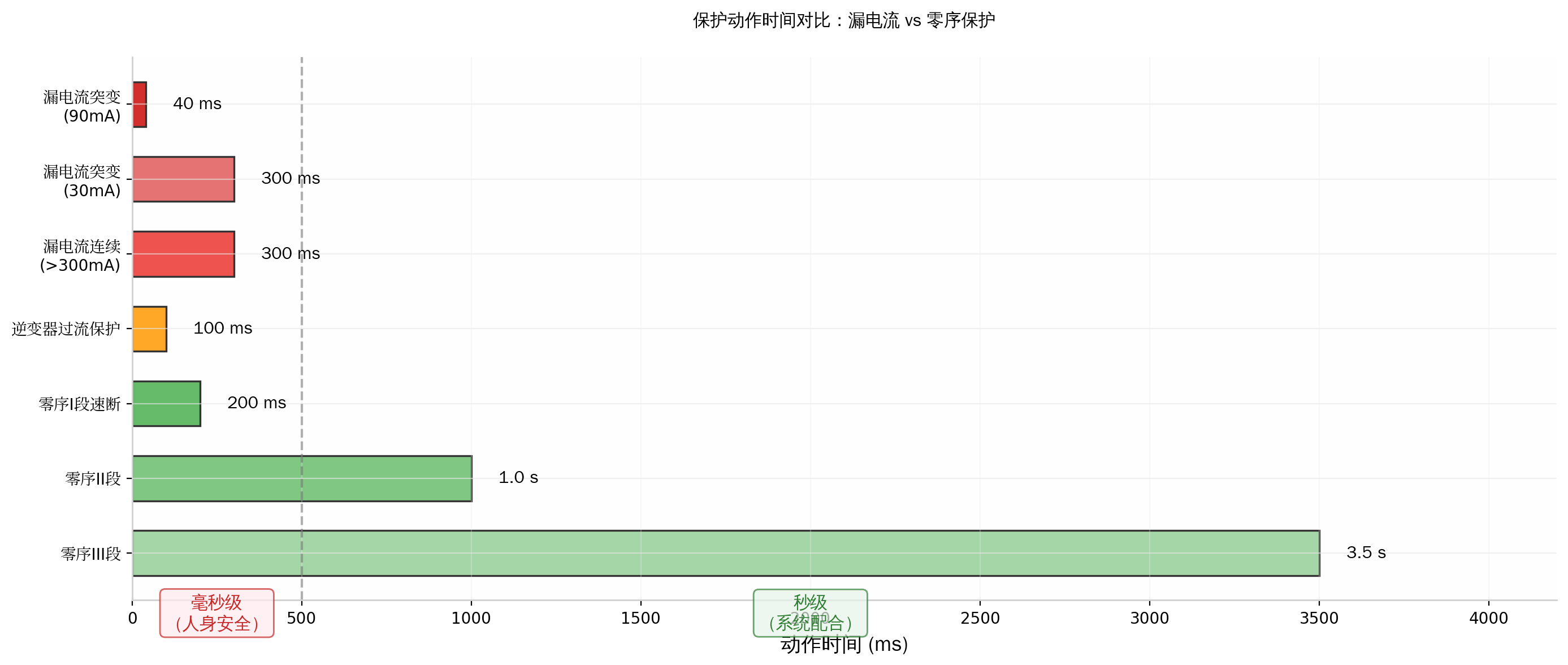

图7 保护动作时间对比：漏电流（毫秒级）vs 零序保护（秒级）

RCMU传感器量程只有几百毫安，精度达0.1%，专为毫安级漏电流设计；而三相霍尔传感器量程可达2000A，用于电流闭环控制。如果用2000A量程的传感器去分辨30mA漏电流，相当于用卷尺量头发丝直径。

反过来，RCMU的算法是为绝缘监测设计的积分/滤波逻辑，不适合短路速断；而漏电流保护要求40ms内脱网，三相霍尔传感器的软件计算周期叠加通信延时，很难满足这个硬性要求。

五

为什么你不能混着用？

有人可能会问：既然都是检测"漏"出来的电流，能不能用一个代替另一个？答案是：不能。

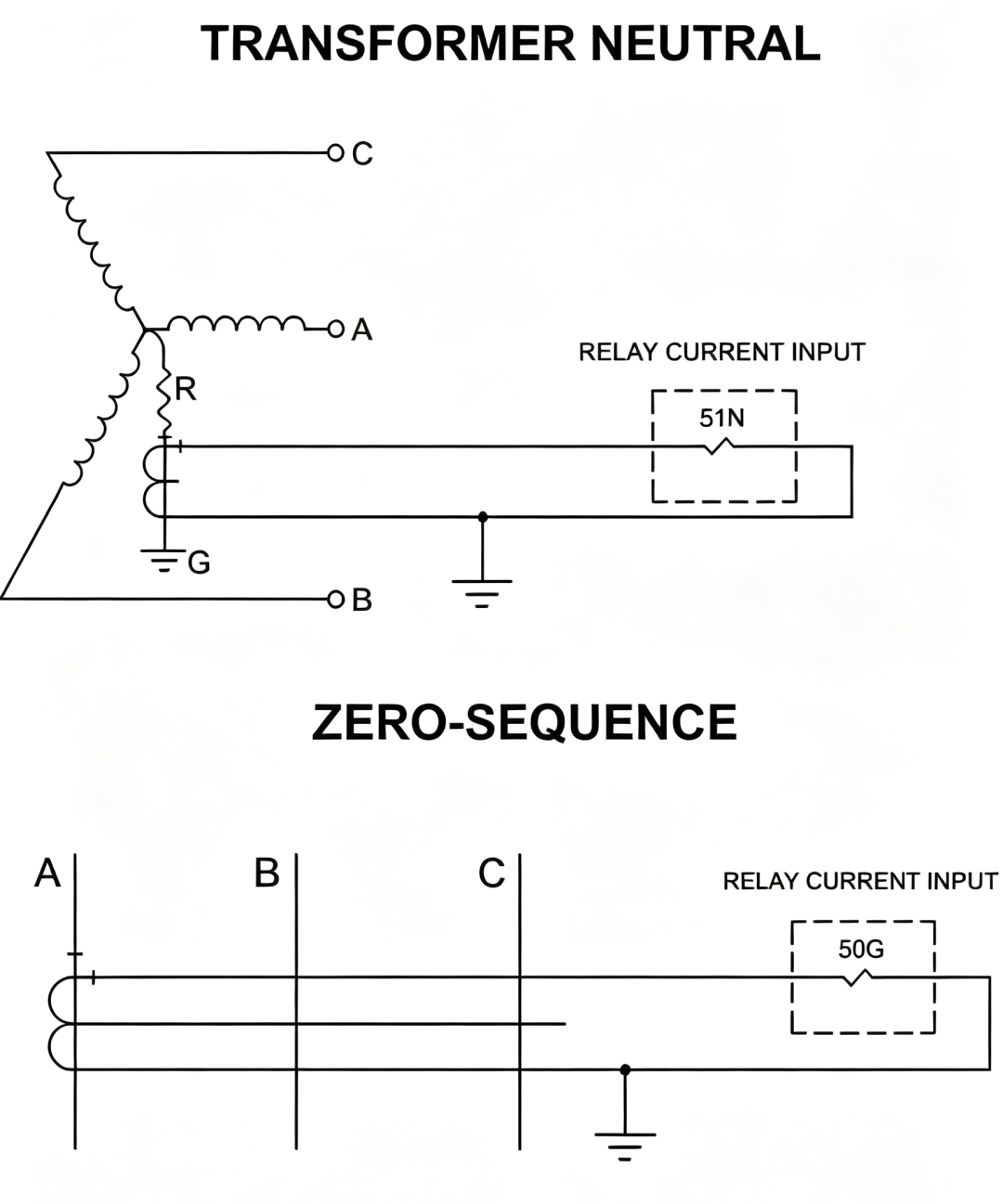

图8 变压器中性点零序保护与三相零序保护接线

（Electrical Engineering Portal）

零序保护的动作值通常是几安培到几十安培，等它动作时，漏电流已经大到足以引发设备损坏或系统事故了。用它来保护人身安全？电流还没达到动作值，人就已经危险了。

漏电保护器（剩余电流）的灵敏度是毫安级，但它只管"漏了多少"，不管"三相平不平衡"。在高压三相系统中，正常的电容电流就可能让剩余电流保护频繁误动作，所以它没法直接替代零序保护。

它们像是不同层级的安保系统：剩余电流守大门（人身安全），零序电流巡大楼（系统安全），各司其职，互为补充。

六

写在最后

下次当你看到家里配电箱上那个每月都要按一次的漏电保护器，不妨多看它一眼——那是剩余电流在为你站岗。

而当你路过街边变压器或远处的高压铁塔，也可以想象，在那复杂的继电保护屏里，零序电流正24小时盯着三相线路的平衡，一旦风吹草动，立刻指挥开关"断臂求生"，保住整个电网的平安。

一个守护生命，一个守护光明。

它们沉默无声，却是现代电力世界最可靠的两道防线。
